西门子1215C输入NPN和PNP问题

看西门子的源型和漏型说明，感觉跟常说的PNP和NPN是反着的啊。
具体到1215C这个PLC上，接线图说：对于源型输入将负载连接到“+”端，这样的意思是吧24V+接到1M上，然后输入点就可以直接跟NPN型传感器连接了是么？输入点跟0V导通时，PLC接收到输入信号。
是这样么？

问题补充：接线图的说明2，是可以变换PLC的PNP或者NPN输入方式么？

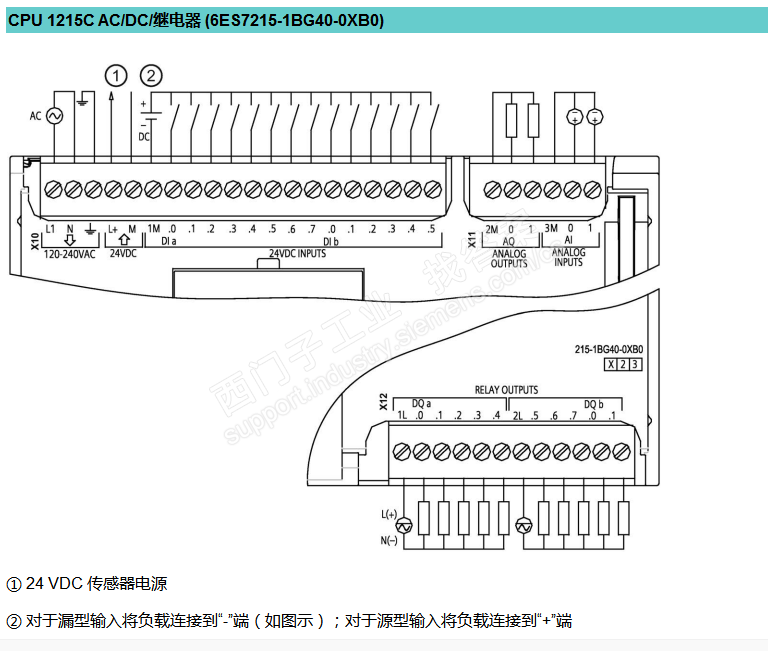

图片说明：



1、S7-1200 输入和输出模块是漏型输入 、源型输出。
2、图中①表示24 V DC 传感器电源输出
要获得更好的抗噪声效果，即使未使用传感器电源，也可将“M”连接到机壳接地。
3、图中②对于漏型输入，将“-”连接到“M”。 对于源型输入，将“+”连接到“M”。
4、CPU 1215C 引脚说明：
《SIMATIC S7 S7-1200 可编程控制器》手册1498页
https://support.industry.siemens.com/cs/document/109772940
《在 SIMATIC 数字量模块参数中的术语“漏型”(德语： "P-schaltend") 和“源型”(德语："M-schaltend") 是什么意思？》
https://support.industry.siemens.com/cs/document/23451499
补充：是的

由于各家对于源型，漏型，NPN和PNP定义不同，单独说NPN还是PNP很容易混淆。
因此针对输入侧只要确定：
公共端子为电源-，则为漏型输入，接PNP接近开关；
公共端子为电源+，则为源型输入，接NPN接近开关。
针对输出侧只要确定：
M(N)端子为电源+，则为漏型输出；
M(N)端子为电源-，则为源型输出。
NPN 与PNP
http://www.ad.siemens.com.cn/productportal/prods/published/Mod/Mod_2.1/Mod_2.1.html
在 SIMATIC 数字量模块参数中的术语“漏型”(德语： "P-schaltend") 和“源型”(德语："M-schaltend") 是什么意思？
https://support.industry.siemens.com/cs/document/23451499
补充：
对的，输入即可以接源型、也可以接成漏型，这完全看外围信号的类型，来决定公共端接电源的正还是负，最后与外图形成一个完整的回路。



简单理解：以场效应管方式理解。
源型就是电流输出，漏型就是电流输入。
而相当于晶体管方式理解：
PNP就是电流输出，NPN就是电流输入。
你把这2件事情和在一起理解，会搞混掉的。只理解电流是入还是出就可以了。
s7-1200输入侧的接线根据官方描述没有问题，实际按此方式确认后连接。
补充问题回复：
虽然可以通过选择连接方式，连接其中的一种方式，但一旦选择了其中的一种方式后，这个输入组均只能按此方式连接。如，你图示的M1组，可以选择M1连接电源正，或连接电源负。

由于各家对于源型，漏型，NPN和PNP定义不同，单独说NPN还是PNP很容易混淆。
因此针对输入侧只要确定：
公共端子为电源-，则为漏型输入，接PNP接近开关；
公共端子为电源+，则为源型输入，接NPN接近开关。
针对输出侧只要确定：
M(N)端子为电源+，则为漏型输出；
M(N)端子为电源-，则为源型输出。

西门子的就看西门子的就不要看日系的

在 SIMATIC 数字量模块参数中的术语“漏型”(德语： "P-schaltend") 和“源型”(德语："M-schaltend") 是什么意思？
https://support.industry.siemens.com/cs/cn/zh/view/23451499

NPN与PNP
http://www.ad.siemens.com.cn/productportal/prods/published/Mod/Mod_2.1/Mod_2.1.html
